Termoizolační nosník BRONZE TiP D

PRO PŘIPOJENÍ VOLNĚ VYLOŽENÝCH BALKÓNOVÝCH DESEK KE STĚNĚ.

Termoizolační nosník sestává ze středové termoizolační části - polystyrénové lišty, která je vyrobena ze stabilizovaného pěnového polystyrénu s přídavkem grafitu EPS100, tl. 80mm, příp. 120mm ochráněnou v horní i dolní části plastovou lištou s alufolií. Technické řešení BRONZE

• Nosníky jsou standartně dodávány pro tloušťky desek 160 ~ 250 mm, vyrobíme také atypické kusy (s výškou H = 120 - 160 mm)
• Standartní délka pvku je 1,0 m, podle dokumentace vyrábíme i doměrkové kusy (od 50 mm)
• Tepelně izolační vrstva je tloušťky 80 mm z grafi tového EPS, opatřená nahoře i dole plastovou lištou
• Základní požární odolnost prvku je REI 45 (R60), na objednání pak REI 60 a R120
• Smyková výztuž je z korozivzdorné betonářské oceli 1.4301 NR, ø 6, ø 8, ø 10, ø 12 mm
• Tahová a tlaková výztuž, B500B je v kondenzační zóně povlakována plastem “Flamulit HTC UV”, antikorozní úprava (STO)
• Přídavná lemující výztuž poz. č. 2 - pro TiP D 7/12 je ø R6 po 150 mm, pro ostatní ø R6 po 100 mm
• Přídavnou lemující výztuž poz. č. 2 a podélnou výztuž poz. č. 1 - 4 ø R8 dodá stavba
• Tabulka únosnosti obsahuje hodnoty odpovídající návrhové únosnosti pro krytí horní výztuže CV = 30 mm
• Pro prvky s krytím 50 mm platí únosnosti pro desku s tloušťkou menší o 20 mm
• U všech prvků je možné požadovat sníženou či zvýšenou smykovou únosnost
• V krátkých dodacích termínech jsme schopni navrhnout a vyrobit atypické prvky na požadované únosnosti od tloušťky desky 120 mm



23…….....značí tloušťka stropní (balkónové) desky 230 mm uvedno v cm
8/12…….8 kusů tažená výztuž Φ 12 mm
4/8……...4 kusů smyková výztuž Φ 8 mm
8/14…….8 kusů tlakový dřík Φ 14 mm

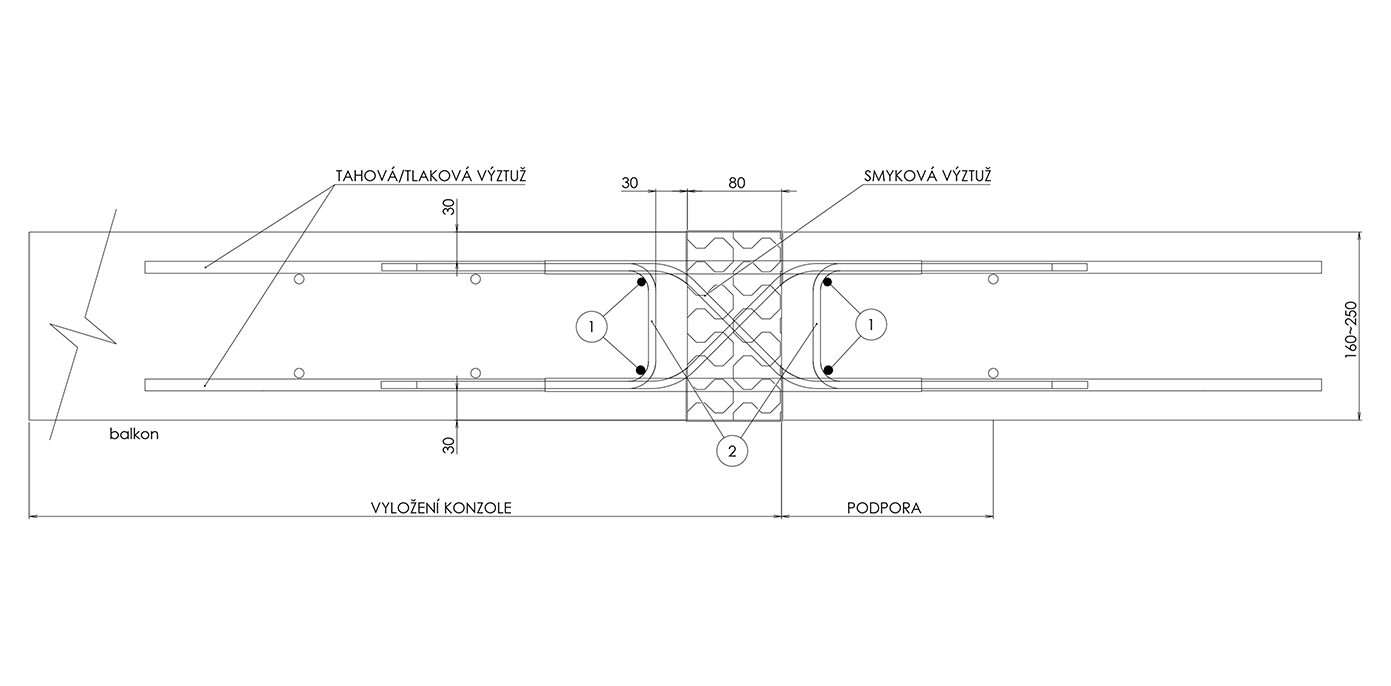

Zjednodušený výkres

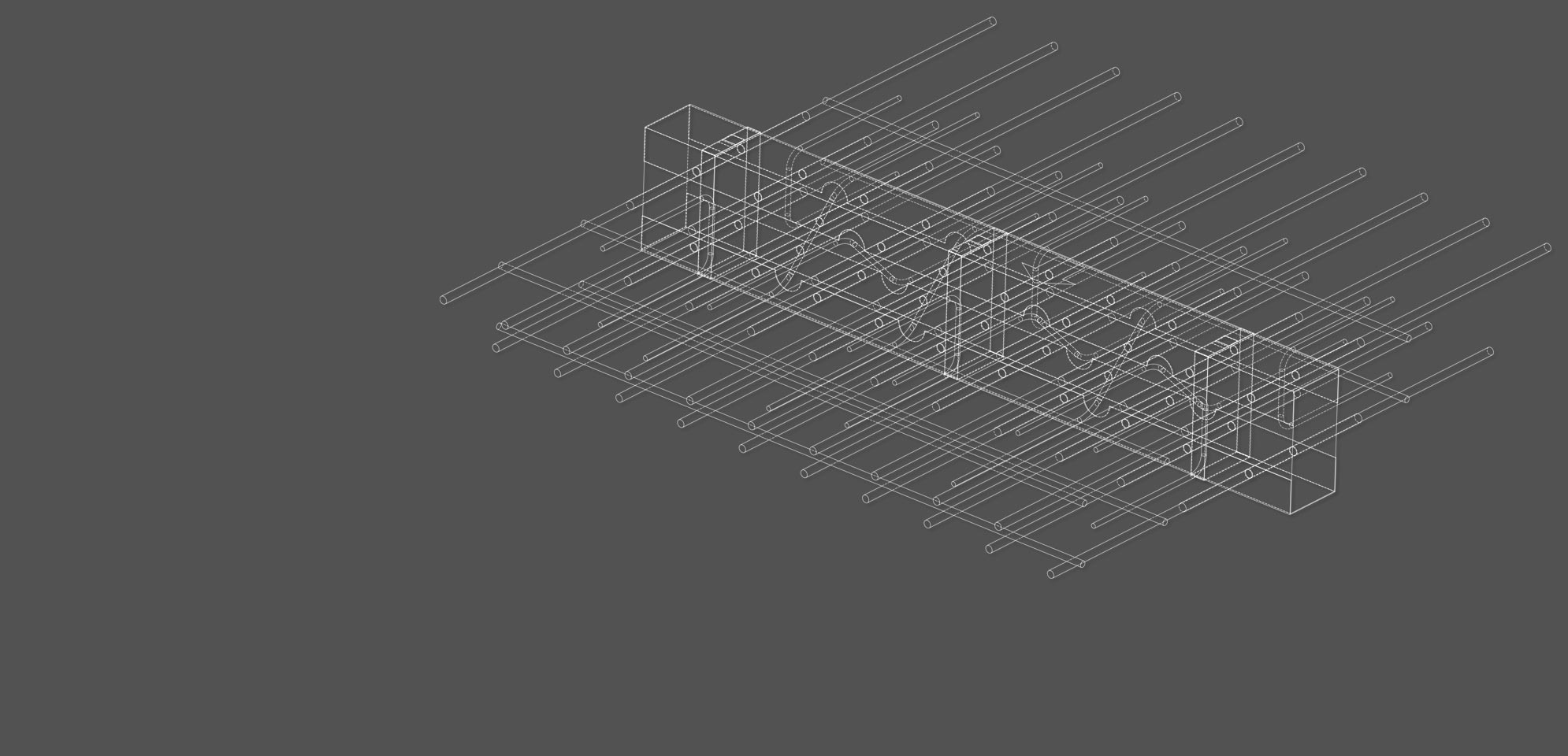

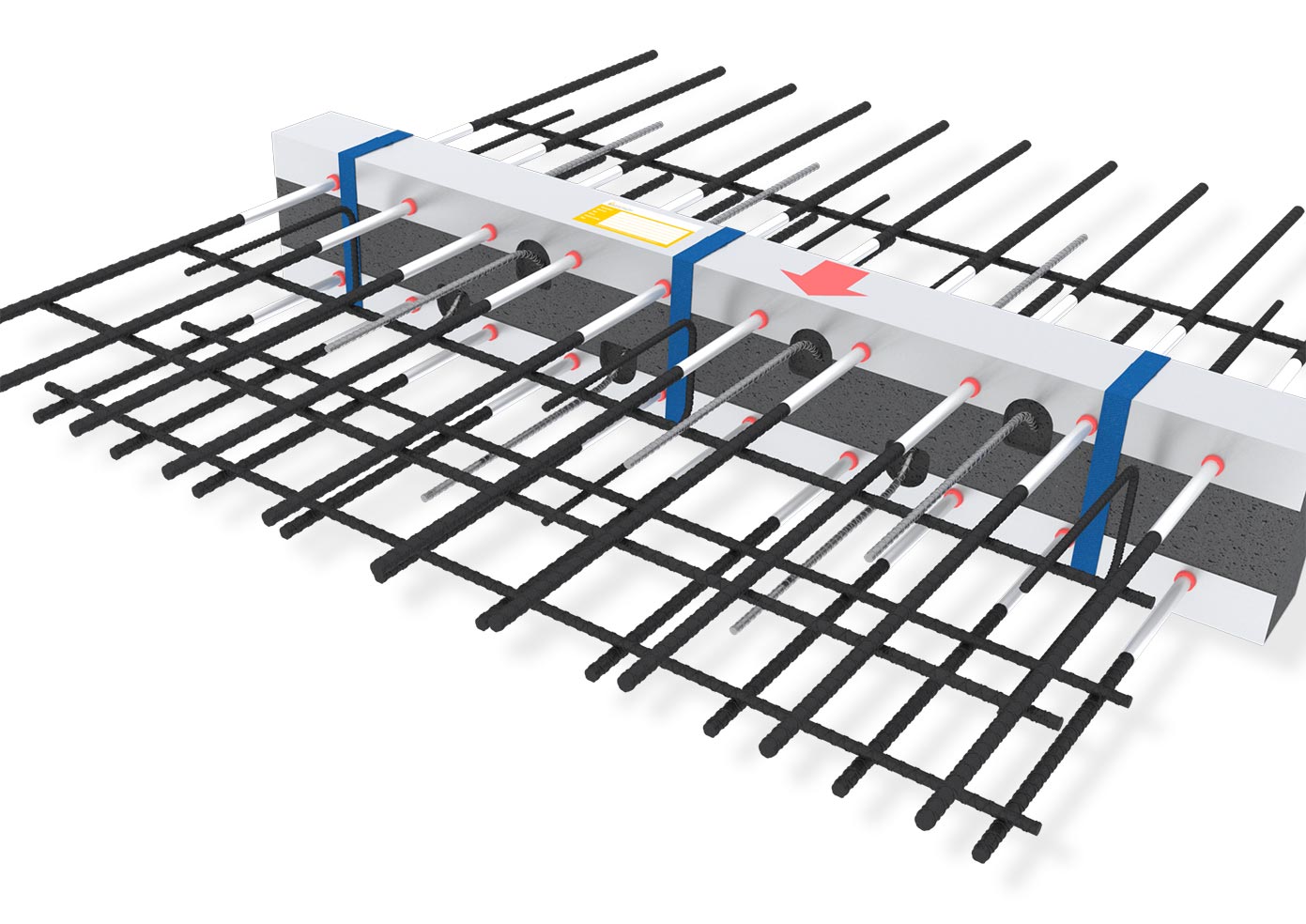

Vizualizace nosníku

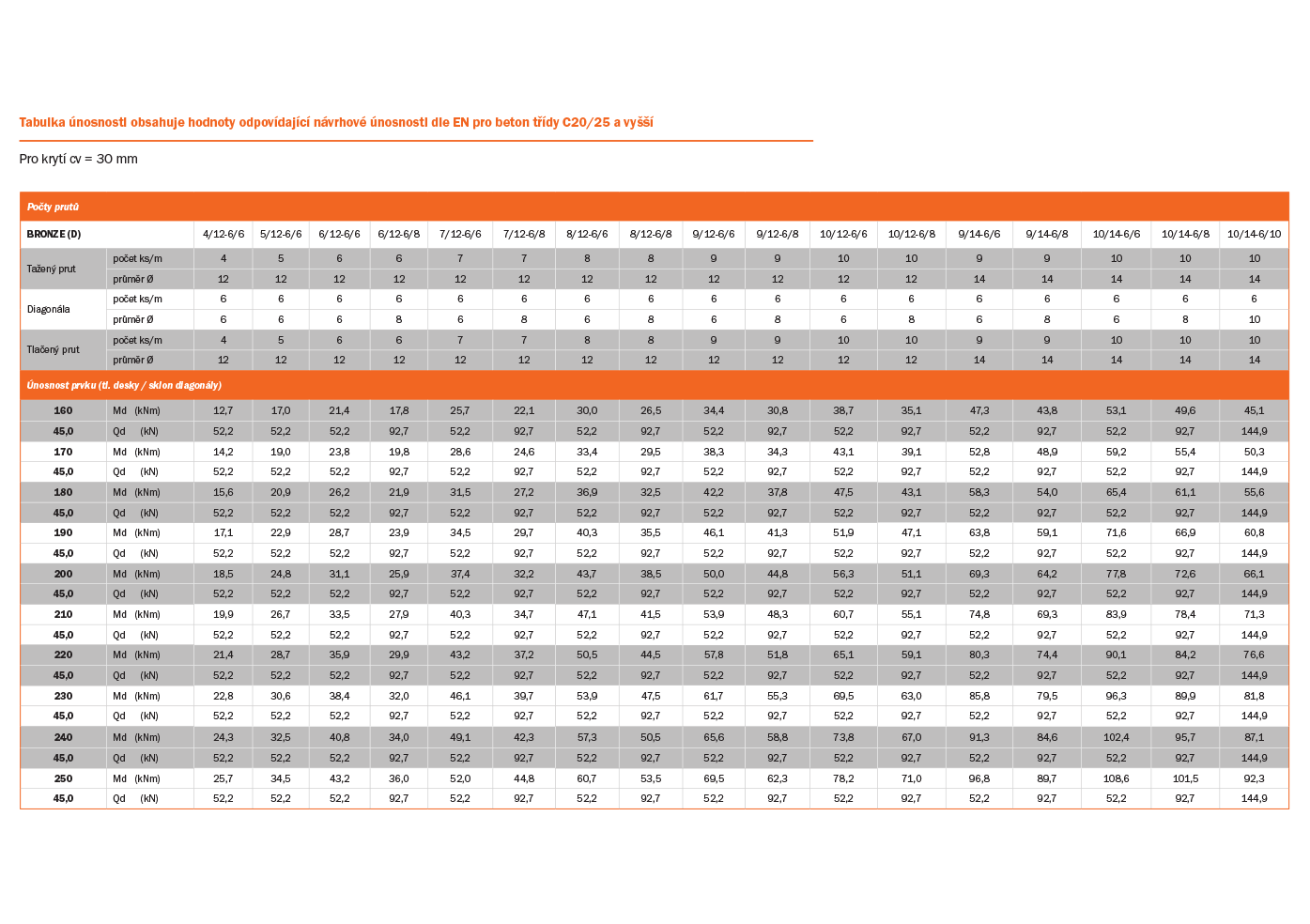

Tabulka únosnosti



Veškeré typy zdokonalených tepelně izolačních nosníků BRONZE splňují vysoké požadavky na účinnost, životnost, antikorozi a termoizolaci. Na rozdíl od ostatních konkurenčních řešení si jednotlivý ocelový armovací prut zachovává svoji celistvost (a tím i kontinuální pevnost). Není přerušen sváry, závity ani nalisováním antikorozních částí. Tímto má zajištěnu nenarušenou pevnost po celou dobu životnosti. Výhoda tohoto nového řešení spočívá především ve finanční úspoře nákladů stavby, ve srovnání s dosud používanými nerezovými prvky.
