Termoizolační nosník BRONZE TiP A

SLOUŽÍ PRO PŘERUŠENÍ TEPELNÝCH MOSTŮ PARAPETŮ A ATIK. PŘČNÁŠÍ OHYBOVÉ MOMENTY, NORMÁLOVÉ A POSOUVACÍ SÍLY.

Termoizolační nosník sestává ze středové termoizolační části - polystyrénové lišty, která je vyrobena ze stabilizovaného pěnového polystyrénu s přídavkem grafitu EPS100, tl. 80mm, příp. 120mm ochráněnou v horní i dolní části plastovou lištou s alufolií. Technické řešení BRONZE

• Nosníky jsou standartně dodávány pro tloušťky desek 160 ~ 250mm
• Tepelně izolační vrstva je tloušťky 80 mm z grafi tového EPS, opatřená nahoře i dole plastovou lištou
• Požární odolnost prvku je REI 30 (R60)
• Smyková výztuž z korozivzdorné betonářské oceli 1.4301 NR - 2 x 2 ø 6
• Tahová / tlaková výztuž z korozivzdorné betonářské oceli 1.4301 NR - 2 x 3 ø 8
• Vyrábíme model s tahovou výztuží 10505(R) povlakovanou plastem zavedenou do desky místo poz. č. 1
• Závlače poz. č. 2 - ø R8 dodá stavba
• Kotvící výztuž poz. č. 1 - 3 ø R8 e = 150 dodá stavba (pouze v případě celonerezové varianty)
• V krátkých dodacích termínech jsme schopni navrhnout a vyrobit atypické prvky na požadované únosnosti
• Nosník nenahrazuje výztuž desky a atiky, je pouze propojením výztuží s tepelným oddělením



23…….....značí tloušťka stropní (balkónové) desky 230 mm uvedno v cm
8/12…….8 kusů tažená výztuž Φ 12 mm
4/8……...4 kusů smyková výztuž Φ 8 mm
8/14…….8 kusů tlakový dřík Φ 14 mm

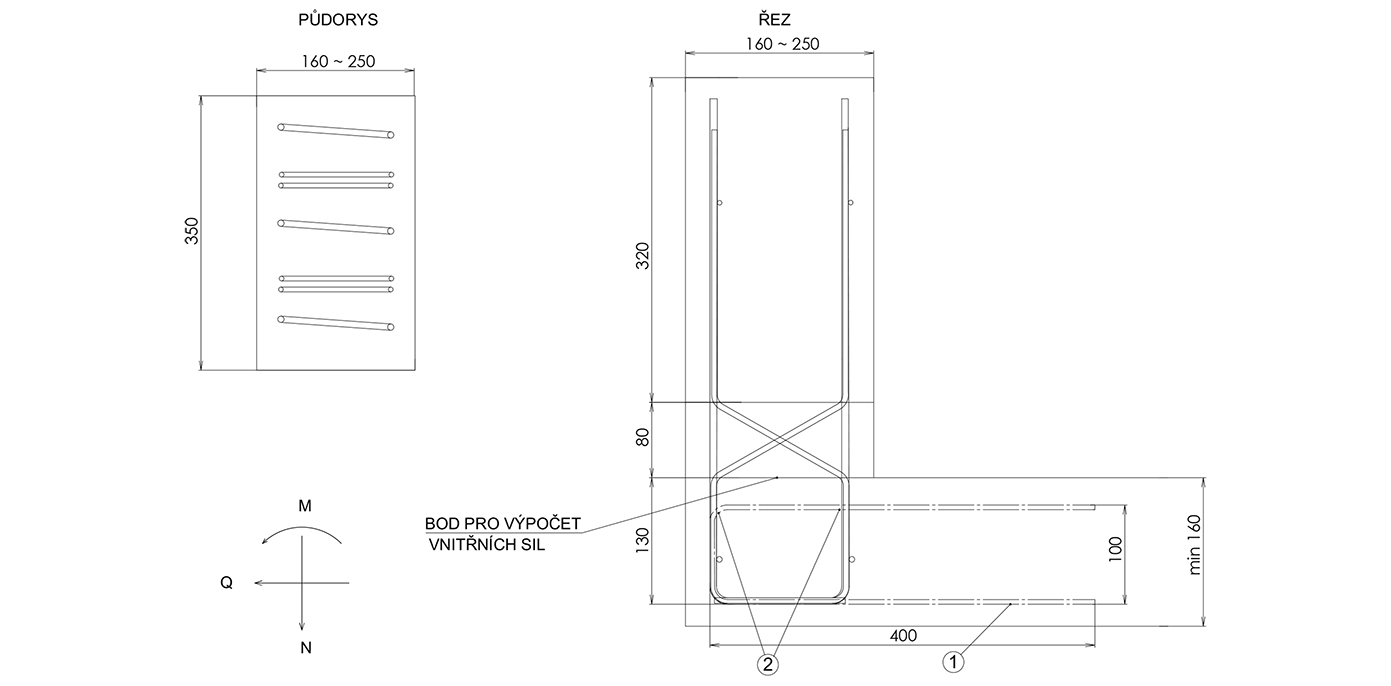

Zjednodušený výkres

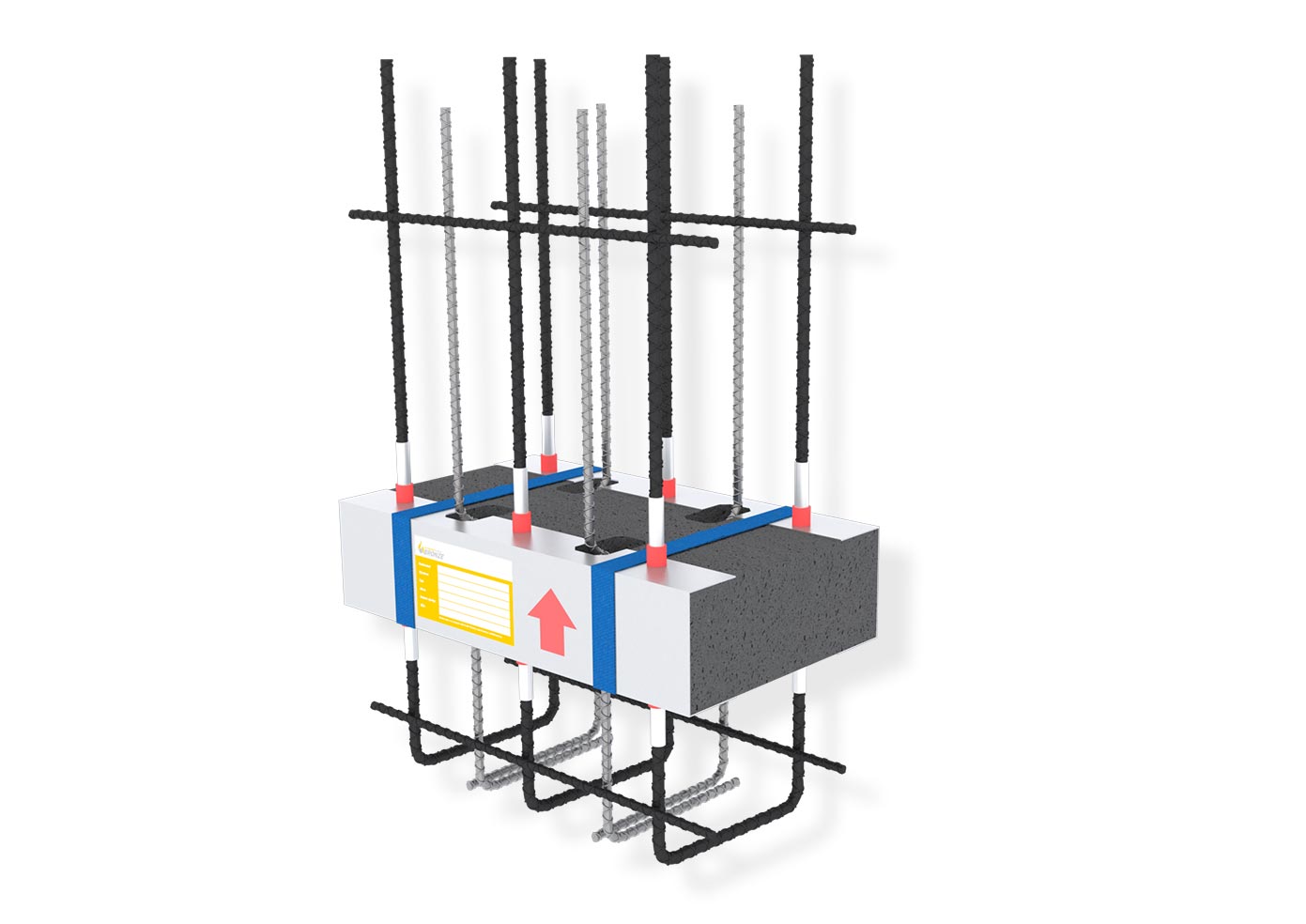

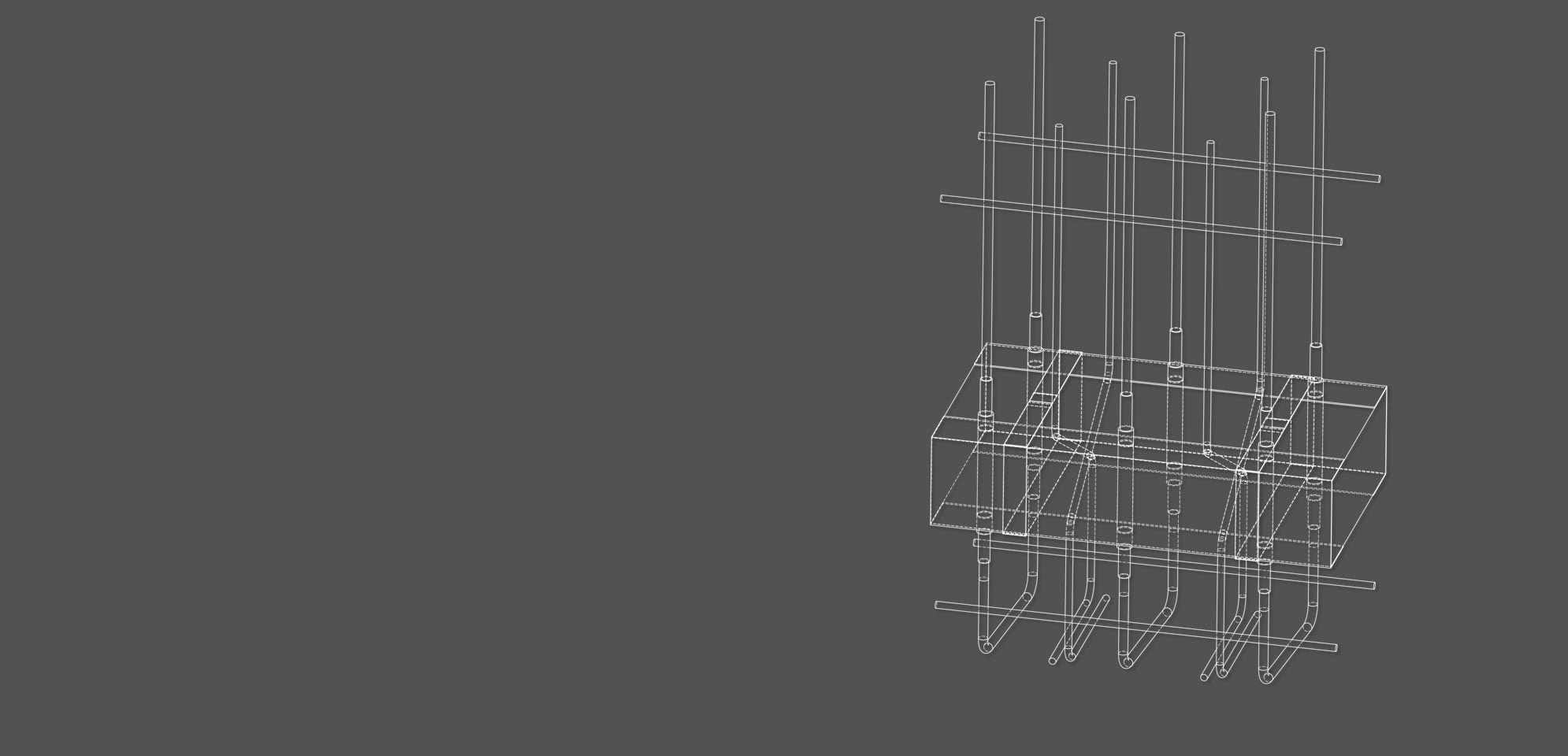

Vizualizace nosníku

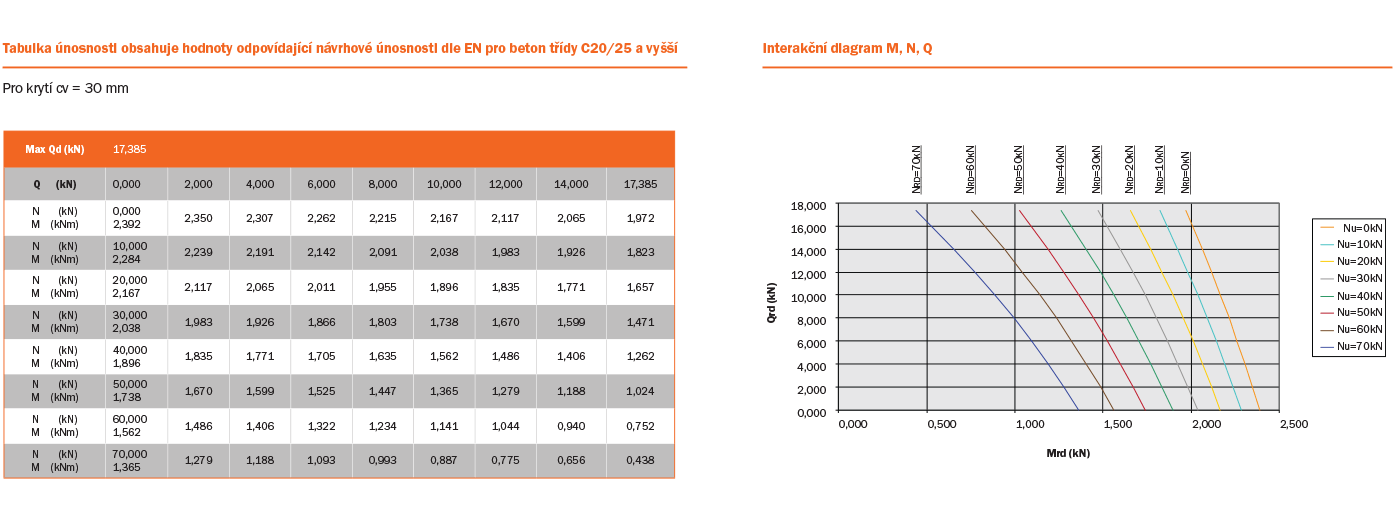

Tabulka únosnosti



Veškeré typy zdokonalených tepelně izolačních nosníků BRONZE splňují vysoké požadavky na účinnost, životnost, antikorozi a termoizolaci. Na rozdíl od ostatních konkurenčních řešení si jednotlivý ocelový armovací prut zachovává svoji celistvost (a tím i kontinuální pevnost). Není přerušen sváry, závity ani nalisováním antikorozních částí. Tímto má zajištěnu nenarušenou pevnost po celou dobu životnosti. Výhoda tohoto nového řešení spočívá především ve finanční úspoře nákladů stavby, ve srovnání s dosud používanými nerezovými prvky.
